碳化硅（SiC）憑借其優異的材料特性，在服務器、工業電源等關鍵領域掀起技術變革浪潮。本教程聚焦 SiC 尤其是 SiC JFET 系列器件，從碳化硅如何重構電源設計邏輯出發，剖析其在工業與服務器電源場景的應用價值。

我們已經介紹了

碳化硅如何革新電源設計、工業與服務器電源。

三種替代 Si 和 SiC MOSFET的方案。

本文為第三篇，將介紹SiC Cascode JFET的動態特性、SiC Combo JFET的應用靈活性。

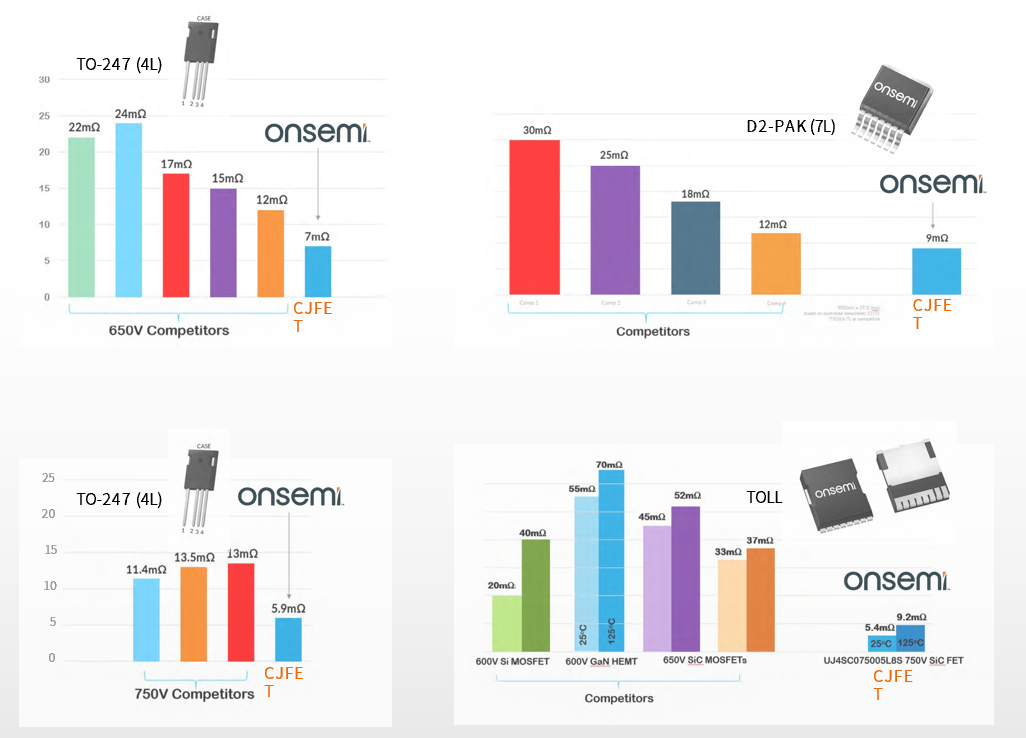

對于當前市場上任意給定的半導體封裝，CJFET 始終能提供最低的導通電阻 R_DS(on)。您無需并聯多個器件來提升性能，從而節省寶貴的 PCB 空間。

安森美（onsemi）采用 TOLL 封裝的 750 V UJ4SC075005L8S CJFET 在 25°C 時的 R_DS(on) 僅為 5.4 mΩ。相比之下，競品器件即使額定電壓僅達 600 V 或 650 V，其 R_DS(on)仍可能高達該值的十倍之多。

正得益于這一顯著的導通電阻優勢，安森美的 EliteSiC CJFET 如今在成本與性能兩方面，均能有力地與硅基超結 MOSFET（Superjunction MOSFET）展開有力競爭。

SiC CJFET的工作機制如下：在器件導通階段，向低壓硅 MOSFET（LVMOS）的柵極施加 12 V 至 15 V 的正向驅動電壓，使其溝道導通。在此期間，阻抗很低，其漏源電壓 V_DS 迅速降至 0V。而恰好 0V 即為 SiC JFET 的導通電壓，因此器件也隨之導通。

在關斷階段，將 LVMOS 電壓置為 0V。漏極偏置電壓會通過 SiC JFET 傳遞，導致 LVMOS 的漏源電壓 V_DS 升高。這種電壓反轉會充當 JFET 的柵極驅動信號，當 LVMOS 的 V_DS 超過 SiC JFET 的閾值電壓時，JFET 的導電溝道被夾斷（pinch-off），從而阻斷系統中剩余的全部高壓。

除了導通電阻和導通損耗的優勢外，安森美SiC CJFET器件在開關模式應用中，相較于SiC MOSFET，關斷能量損耗（E_off）和導通能量損耗（E_on）也具有顯著優勢。

下方圖表展示了某競品廠商的 SiC MOSFET、安森美的 NTBG023N065M3S SiC MOSFET，以及安森美的 UJ4SC075018B7S SiC CJFET 的實測開關損耗數據。為確保測試公平性，在 40 A 關斷電流條件下，各被測器件的續流二極管電壓過沖保持一致。

在 0 A 至 80 A 范圍內，配合使用 330 pF 的緩沖電路，CJFET 在關斷開關損耗方面具有顯著優勢。在 40 A 電流下，其關斷損耗幾乎比競品低 5倍。

這種優異的關斷損耗性能在導通損耗方面略有代價—— CJFET 的導通損耗確實高于競品器件，這是由于 CJFET 內部增加了額外的電容所致。在硬開關導通條件下，會產生更高的導通損耗。但在LLC 等典型應用場景中，不存在導通開關損耗，因此 CJFET 憑借其極低的導通電阻 Rdson 和關斷損耗 E_off ，成為理想選擇。

續流二極管（亦稱飛輪二極管）能在開關關斷、電流中斷時實現反向電流通過，從而抑制感性負載兩端的高壓尖峰。然而，該二極管通常也是反向恢復損耗的另一個主要來源。當電路利用器件的體二極管進行續流導通時，體二極管的導通壓降（on-state drop）會導致顯著的導通損耗。這通常是采用同步導通方式的原因——通過將JFET溝道導通來減少損耗。

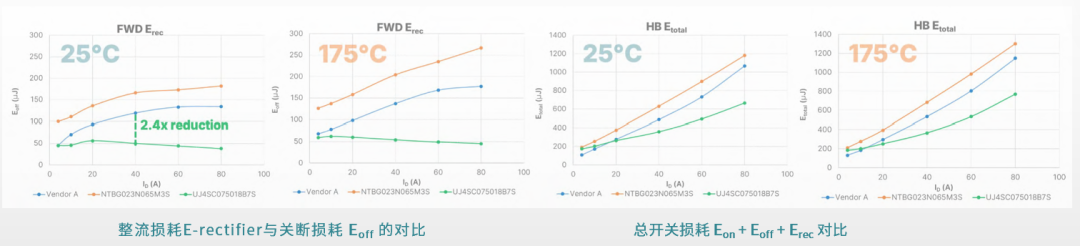

在與兩款不同的 SiC MOSFET 進行相同條件的對比測試中，安森美的 CJFET展現出最低的整流關斷損耗（Erec）。事實上，在使用緩沖電路的情況下，CJFET 的整流損耗隨著電流升高反而呈現下降趨勢。

當綜合考量導通損耗 E_on , 關斷損耗 E_off , 與整流損耗 Erec 這三項關鍵指標時，即便 CJFET 的導通損耗較高，其總體開關損耗仍可降低多達三分之一。

如前所述，安森美第四代SiC JFET 的總導通電阻僅為 SiC MOSFET 的一半。通過對比 SiC MOSFET（左圖）與 SiC CJFET（右圖）的平面結構圖，這一戰略優勢帶來的收益顯而易見。MOSFET 存在固有溝道電阻 Rchannel ，該電阻對器件整體導通電阻的貢獻高達 60%。而在共源共柵（cascode）結構的 JFET 器件中則不存在這種溝道電阻（Rchannel）。取而代之的是一個低壓 MOSFET，其導通電阻 R_DS(A) 本身就非常低，僅占整體 R_DS(on) 的約 10%。通過將反向漂移從 SiC MOSFET 的體二極管中移除, CJFET 在導通電阻形成的空間和時間維度上都得以縮減。

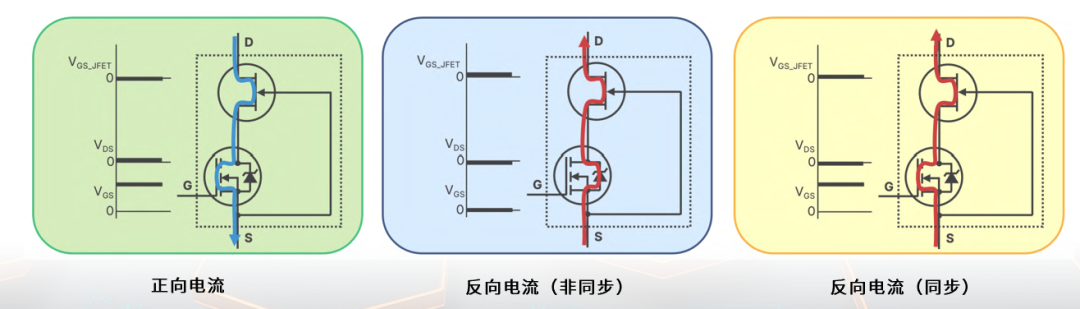

EliteSiC CJFET的設計可在第三象限反向恢復階段實現自動同步整流（SR）。在此階段，即使未對低壓MOSFET施加正向偏置，其體二極管仍可在約 +0.7 V 的電壓下導通。由于 JFET 本身是常開型器件，該低壓即可有效將其開啟。因此無論是否選擇采用同步開關控制，JFET溝道始終能在第三象限導通期間提供同步整流功能。

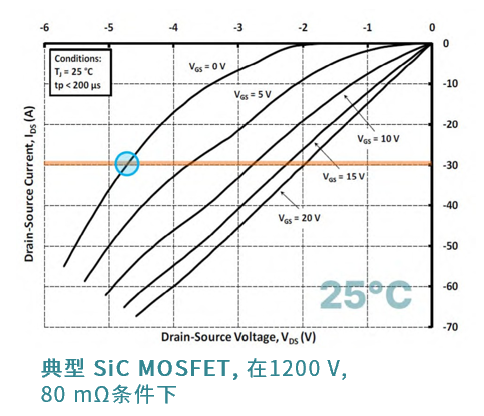

在第三象限導通期間，SiC MOSFET 的體二極管壓降明顯高于CJFET。如以下兩幅圖所示，這是對兩款典型安森美器件——1200 V/80 mΩ SiC MOSFET 與同規格（1200 V、80 mΩ）SiC CJFET——在 25°C 條件下進行的對比測試結果。

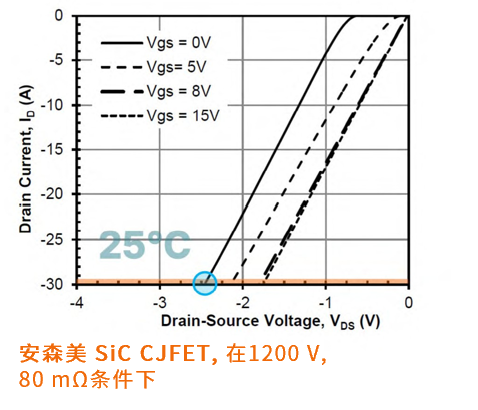

當柵極偏置電壓為 0 V 時，SiC MOSFET 的漏源電壓 V_DS高達 4.8 V（見藍色圓圈處）。相比之下，由于 CJFET 在第三象限自動導通，在相同 0 V 柵壓和 30 A 反向電流條件下，其 V_DS壓降僅為約 2.45 V（見藍色圓圈處）。因此，在死區時間（dead-time）內，CJFET的導通損耗顯著更低。

共源共柵（cascode）結構通過與硅 MOSFET 柵極相連，顯著提升了柵極驅動的靈活性。該結構可耐受極寬的電壓范圍，并內置了靜電保護（ESD）功能。

假設無需將柵極驅動電壓（V_GS） 提升至15V：如左上圖所示，僅 9V的 V_GS 即可近乎完全導通 SiC CJFET。因此，若僅采用 10V 而非 15V的 V_GS 進行驅動（如右上圖所示），器件的柵極電荷（Q_G）將降低12 nC —— 降幅達 30%，且不會對 R_DS(on) 造成任何負面影響。這對于電源在輕載條件下降低高頻 LLC 拓撲的柵極驅動損耗尤為重要。

SiC Combo JFET 是一種由低壓硅 MOSFET 與高壓常開型 SiC JFET 組成的復合器件。與 cascode 器件結構不同，在該組合結構中，SiC JFET 的源極連接至低壓 Si MOSFET 的漏極，從而使 JFET 和 MOSFET 的柵極均可獨立接入以方便控制。

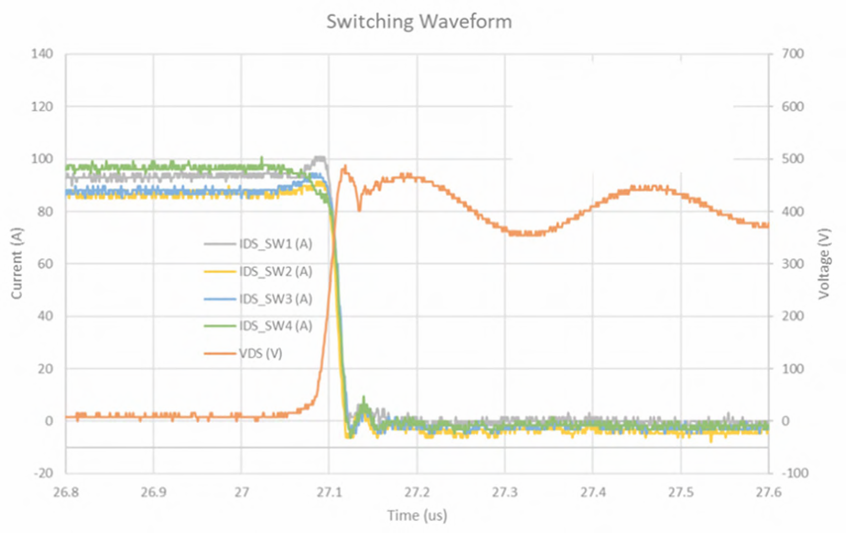

使用 Combo JFET 最簡便的方法，是通過單個電阻 R_G 將 JFET 柵極與MOSFET 源極連接。通過調節該電阻值，即可有效調控器件的開關速度。右圖展示了四個并聯運行的 Combo JFET 輸出特性曲線，每個器件導通電流為 100A。值得注意的是，波形中未出現振蕩現象，且開關速度與電流均流性能均得到了良好控制。

安森美 EliteSiC Combo JFET 將常開型 SiC JFET 與常閉型的 Si MOSFET 串聯連接。但與傳統做法不同的是，該器件并未在封裝內部將柵極連接到源極，而是將JFET的柵極和 MOSFET 的柵極分別引出至封裝外部，從而可根據具體應用需求靈活地在外部連接。

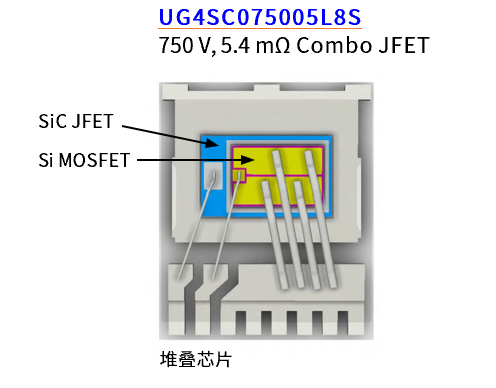

下方的剖面圖展示了藍色的 SiC JFET 芯片，它通過銀燒結工藝鍵合至封裝銅基底上。黃色的 Si MOSFET 芯片則通過銀燒結工藝堆疊在 JFET 芯片的頂部。兩個芯片各自的柵極分別通過獨立的引腳引出封裝。

未完待續，還有更多干貨知識等您解鎖：利用SiC CJFET代替超級結JFET、開關電源應用。
