如何應用英飛凌新一代G2 CoolSiC? MOSFET 提升系統效率

作者: 時間:2026-04-30 來源:英飛凌 收藏

CoolSiC? MOSFET G2 1200V系列產品最新推出的SiC MOSFET 產品,均采用了擴散焊工藝(.XT) 來降低結殼熱阻。TO247封裝器件的導通電阻從7mΩ到78mΩ。產品系列如下:


圖片

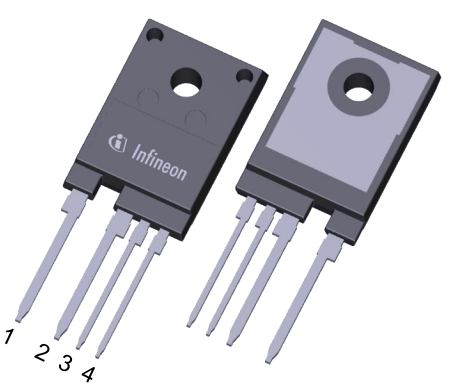

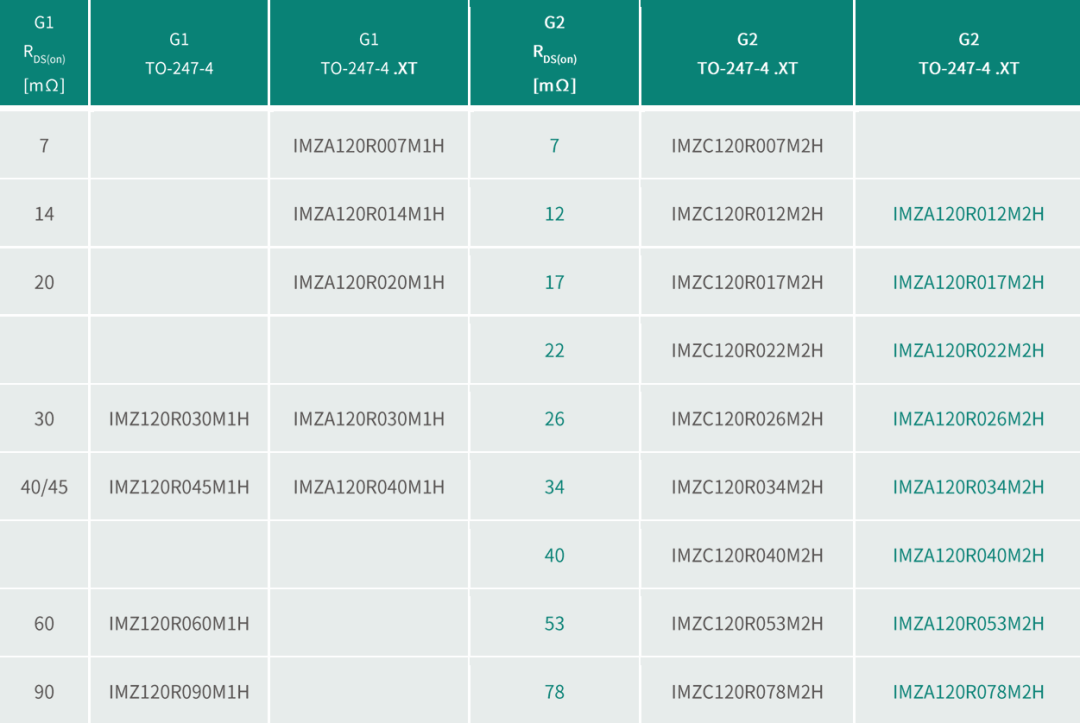

上表給出了G1與G2建議的替代關系。比如G1 IMZA120R040M1H同G2 IMZC120R034M2H和IMZA120R034M2H處在同一行,可以相互替換。為了兼容G1以及更大爬電的需求,推出了2種封裝,分別是IMZC和IMZA,實物圖如下:


圖片

IMZC package

圖片

 IMZA package

CoolSiC? MOSFET G2 1200V系列對比G1,有著更低的開關損耗和改善的熱性能,同時,有著更寬的門極Vgs電壓耐受范圍,正壓從G1的最大+23V,提升到G2的最大+25V,負壓維持最小-10V不變。對比G1,G2的成本會更低,性能會更好。下面我們將就不同應用,分析G2對效率及結溫的改善。

CoolSiC? MOSFET G2提升硬開關應用效率


在Solar和ESS應用中,使用1200V SiC MOSFET 替代1200V IGBT,可以帶來損耗的降低以及散熱系統體積的下降。


在下圖的新能源系統中,DC/DC MPPT,DCDC buck/boost和DC/AC inverter這些硬開關應用場合均可使用CoolSiC? MOSFET G2提升效率。

圖片


CoolSiC? MOSFET G2在Boost拓撲中的性能

圖片


工作條件:


圖片


仿真結果:


圖片


我們先按照固定環境溫度50°C,散熱片到環境的熱阻1K/W進行計算。在上述工作條件下,G2 IMZC120R026M2H的總損耗對比G1 IMZA120R030M1H下降了8%,結溫下降了6°C。在固定散熱片溫度85°C的條件下,G2 IMZC120R026M2H的總損耗對比G1 IMZA120R030M1H下降了6%,結溫下降了2°C。


CoolSiC? MOSFET G2在同步整流Boost拓撲中的性能

圖片

工作條件:

圖片


仿真結果:

圖片圖片

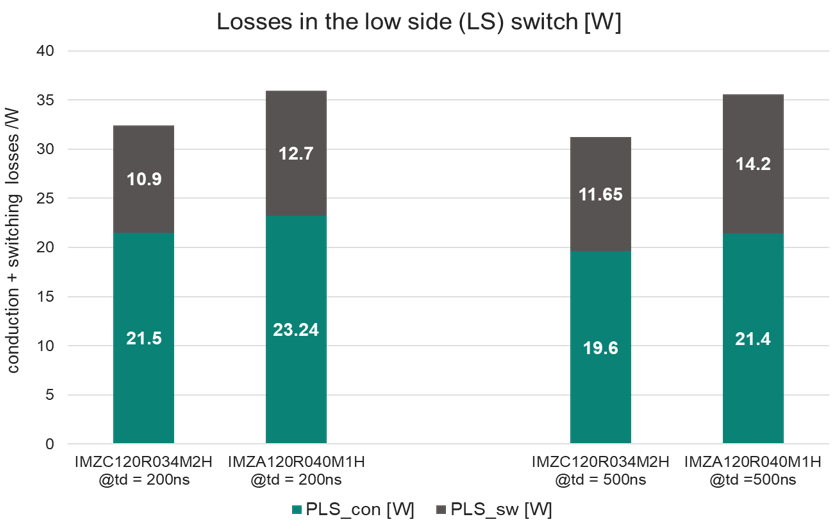

低邊開關管在不同死區條件下的損耗和結溫對比


圖片圖片

高邊開關管(同步整流)在不同死區條件下的損耗和結溫對比

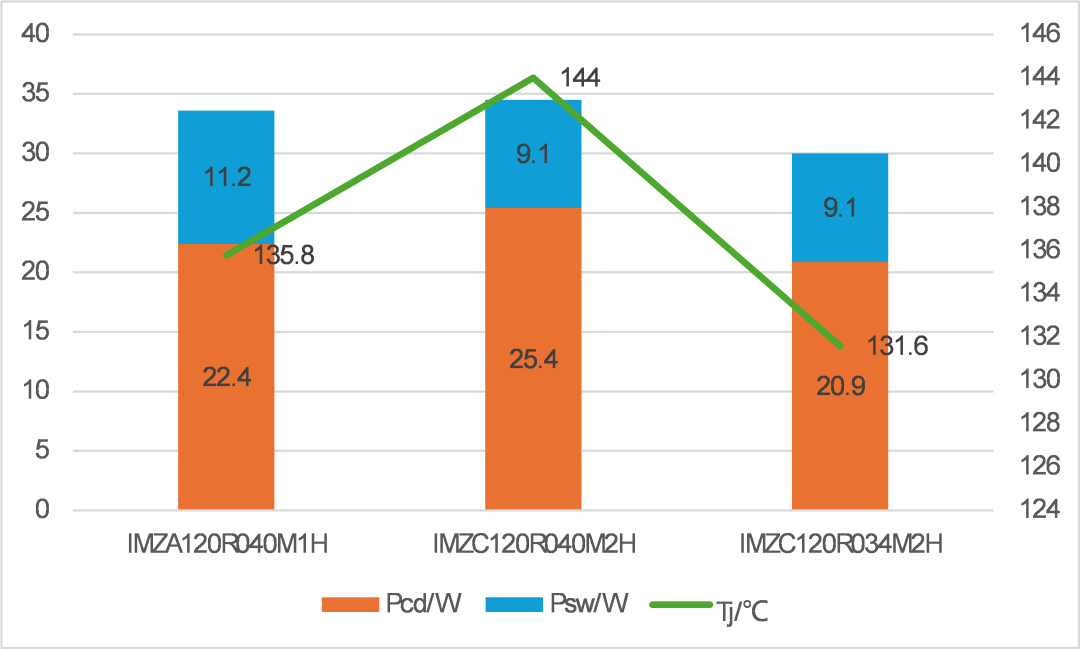

從上述結果看,使用G2 IMZC120R034M2H替代G1 IMZA120R040M1H,可以得到更低的損耗,并且降低器件的溫度。具體如下,死區時間200ns條件下,低邊開關管使用G2 IMZC120R034M2H可以比G1 IMZA120R040M1H溫度低8°C,高邊開關管(同步整流)使用G2 IMZC120R034M2H可以比G1 IMZA120R040M1H溫度低7°C。如果死區時間是500ns,使用同型號的G2和G1對比,低邊和高邊的G2較G1結溫低8°C和9°C。

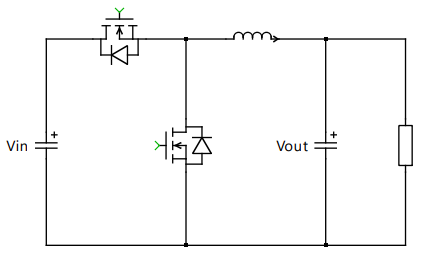

CoolSiC? MOSFET G2在同步整流Buck拓撲中的性能

圖片


工作條件:


圖片


仿真結果:


圖片圖片

低邊開關管(同步整流)在不同死區條件下的損耗和結溫對比


圖片圖片

高邊開關管在不同死區條件下的損耗和結溫對比

從上述結果看,使用G2 IMZC120R034M2H替代G1 IMZA120R040M1H,可以得到更低的損耗,并且降低器件的溫度。具體如下,死區時間200ns條件下,高邊開關管使用G2 IMZC120R034M2H可以比G1 IMZA120R040M1H溫度低8°C,低邊開關管(同步整流)使用G2 IMZC120R034M2H可以比G1 IMZA120R040M1H溫度低6°C。如果死區時間是500ns,使用同型號的G2和G1對比,高邊和低邊管分別差10°C和4°C。

CoolSiC? MOSFET G2在Buck-Boost拓撲中的性能


圖片


仿真條件:


圖片


仿真結果:


從結果看,使用G2 IMZC120R034M2H / IMZC120R026M2H分別替代G1 IMZA120R040M1H / IMZC120R030M1H均可以得到更低的損耗和結溫。


圖片

Boost/放電模式

圖片

Buck/充電模式



CoolSiC? MOSFET G2在兩電平逆變器拓撲中的性能


圖片


仿真條件:


圖片


仿真結果:


圖片


從上述結果看,使用G2 IMZC120R034M2H替代G1 IMZA120R040M1H,可以降低10%的損耗,并且每個器件的溫度可以降低4°C。



CoolSiC? MOSFET G2在軟開關應用中的使用

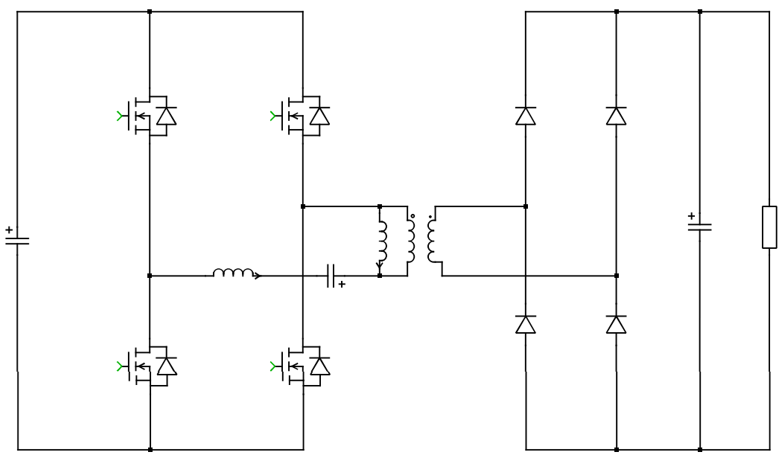

常用軟開關DC/DC拓撲有LLC,CLLC,DAB:


圖片

LLC

圖片

CLLC

圖片

DAB


CoolSiC? G2憑借先進的器件設計,所有優值FOM全方面領先。


圖片

RDSON x QGD (m?*μC)

圖片

RDSON x QOSS (m?*μC)

圖片

RDSON x EOSS(m?*μJ)

圖片

RDS x QG (m?*μC)

這些優值對應在不同應用場合的性能。其中,RDSON x QGD越小在硬開關應用中性能越好,RDSON x QOSS越小在軟開關應用中性能越好,RDSON x EOSS越小在輕載應用中性能越好,RDS x QG越小,表示需要的門極功耗越小。


圖片


RDSON在DCDC軟開關應用中是一個關鍵因素。CoolSiC? MOSFET G2 的RDSON對溫度的曲線對比G1有一個更大的變化系數,原因是RDSON的重要組成部分RDRIFT在溝槽MOSFET中占比較高,而RDRIFT對于溫度變化更加敏感,使得RDSON在高溫時增加較大。所以我們建議在軟開關應用當中使用G2 34mΩ(IMZC120R034M2H / IMZA120R034M2H)來替代G1 40mΩ (IMZA120R040M1H)。


軟開關仿真

圖片


仿真條件:


圖片

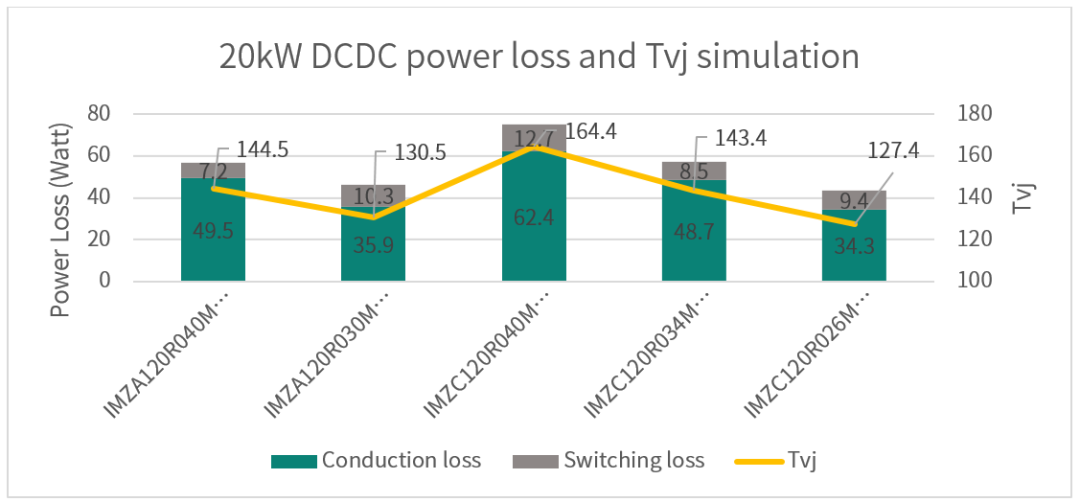

仿真結果:


圖片


使用G2 IMZC120R034M2H替代G1 IMZA120R040M1H,結溫下降1°C,總損耗基本不變。使用G2 IMZC120R026M2H替代G1 IMZA120R030M1H,結溫下降3°C,總損耗下降2.5W。



CoolSiC? MOSFET G2

在應用中的設計建議



建議使用小于500ns的死區時間

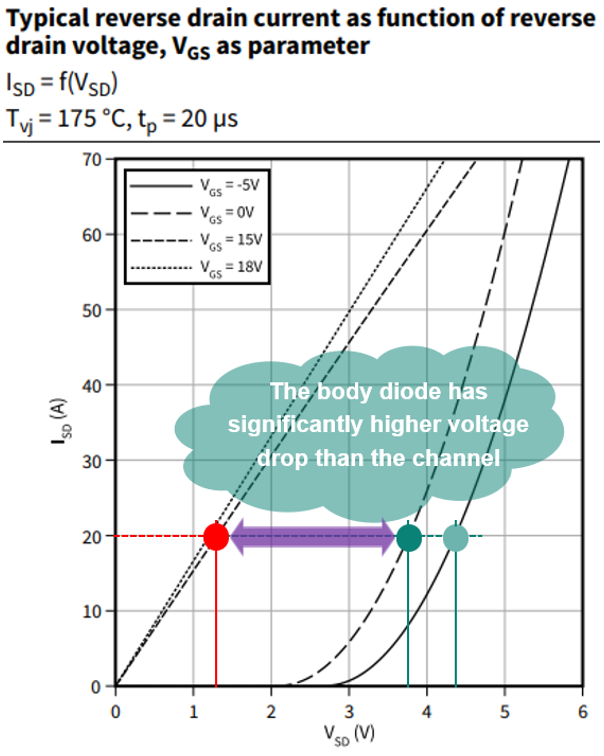

SiC MOSFET的體二極管壓降VSD(Vf,Vgs≤0V)對比溝道壓降(Vgs≥15V)要高很多,減少死區時間,可以有效降低這部分導通損耗。同時,右圖也顯示,更小的死區時間,體二極管的反向恢復損耗也會更小。


圖片圖片


建議使用小的驅動電阻來減小開關損耗

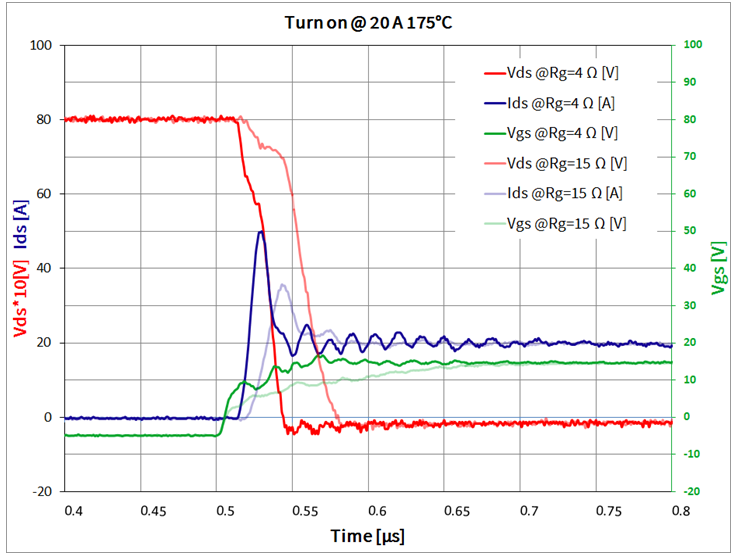

從下圖不同驅動電阻下的開通和關斷波形看,小的驅動電阻可以明顯減小開關損耗。


圖片圖片


推薦使用-5V做為關斷Vgs,減小開關損耗

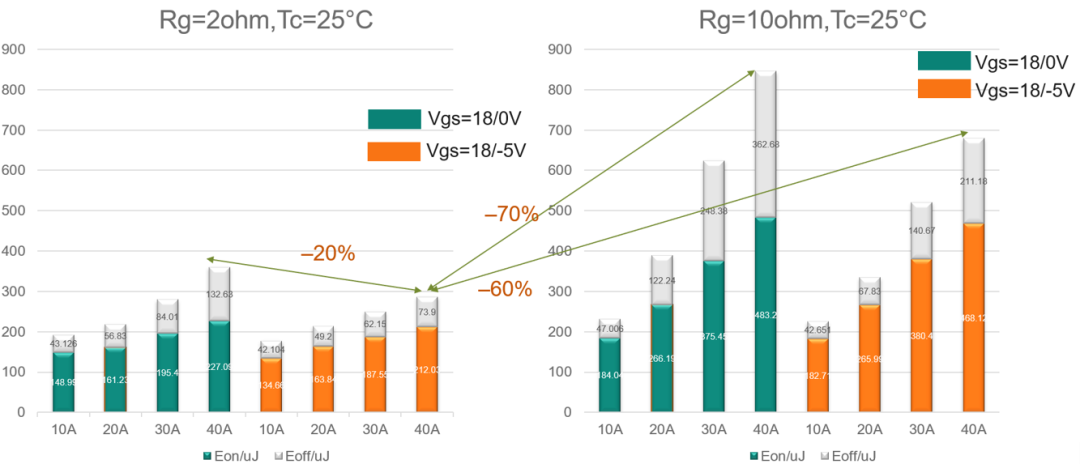

從下圖實測數據看,對比Vgs18/0V和18/-5V,-5V做為關斷電壓Vgs,在大電流時,可以明顯降低Eoff關斷損耗,也可以降低一些Eon開通損耗。


圖片

綜上所述,CoolSiC? MOSFET G2通過改善設計,具有更低的單位面積電阻與開關損耗,有助于降低系統損耗與芯片結溫。為充分發揮G2的優勢,使用同步整流并縮小死區時間,使用盡可能低的門極電阻,并且使用負壓關斷,是減小損耗、提升效率的關鍵。
